Desenho técnico e acompanhamento de obras em São José dos Campos

Resolvo no desenho o que custaria caro resolver na obra.

Formado Técnico em Edificações, comecei em 1997 desenhando a nanquim na prancheta. Passei ao AutoCAD e ao 3D e, por 17 anos, fui parceiro técnico do Santuário Nacional de Aparecida: a arte da cúpula central, lado a lado com Cláudio Pastro, o Campanário de Oscar Niemeyer, coberturas e revestimentos.

Trabalhei dentro do estúdio de design da Embraer e, por uma década, atendi a empresa de fora, do gêmeo digital do KC-390 ao lançamento do E2. No cinema, fui diretor técnico de ambientes em séries da Netflix e da Marvel, como Wandinha e Moon Knight. Hoje trago esse rigor para a obra, ao lado de engenheiros, arquitetos e construtoras.

Projetos selecionados

Em andamentoSão Bento do Sapucaí

Chalé na montanha

Acompanhamento em curso. Cada etapa é detalhada antes da compra.

Local: São Bento do Sapucaí, SP
Fase: Em andamento
Meu trabalho: Acompanhamento e detalhamento

O deck pronto, com vista para a serra — Deck pronto

Santuário Nacional de Aparecida

Cúpula central

Projeto técnico da arte da cúpula, trabalhando direto com Cláudio Pastro, dentro e fora do Santuário. Medida no andaime, divisão das pastilhas e apresentação no IPT, na USP.

Local: Aparecida, SP
Arte: Cláudio Pastro
Meu trabalho: Projeto técnico e visualização

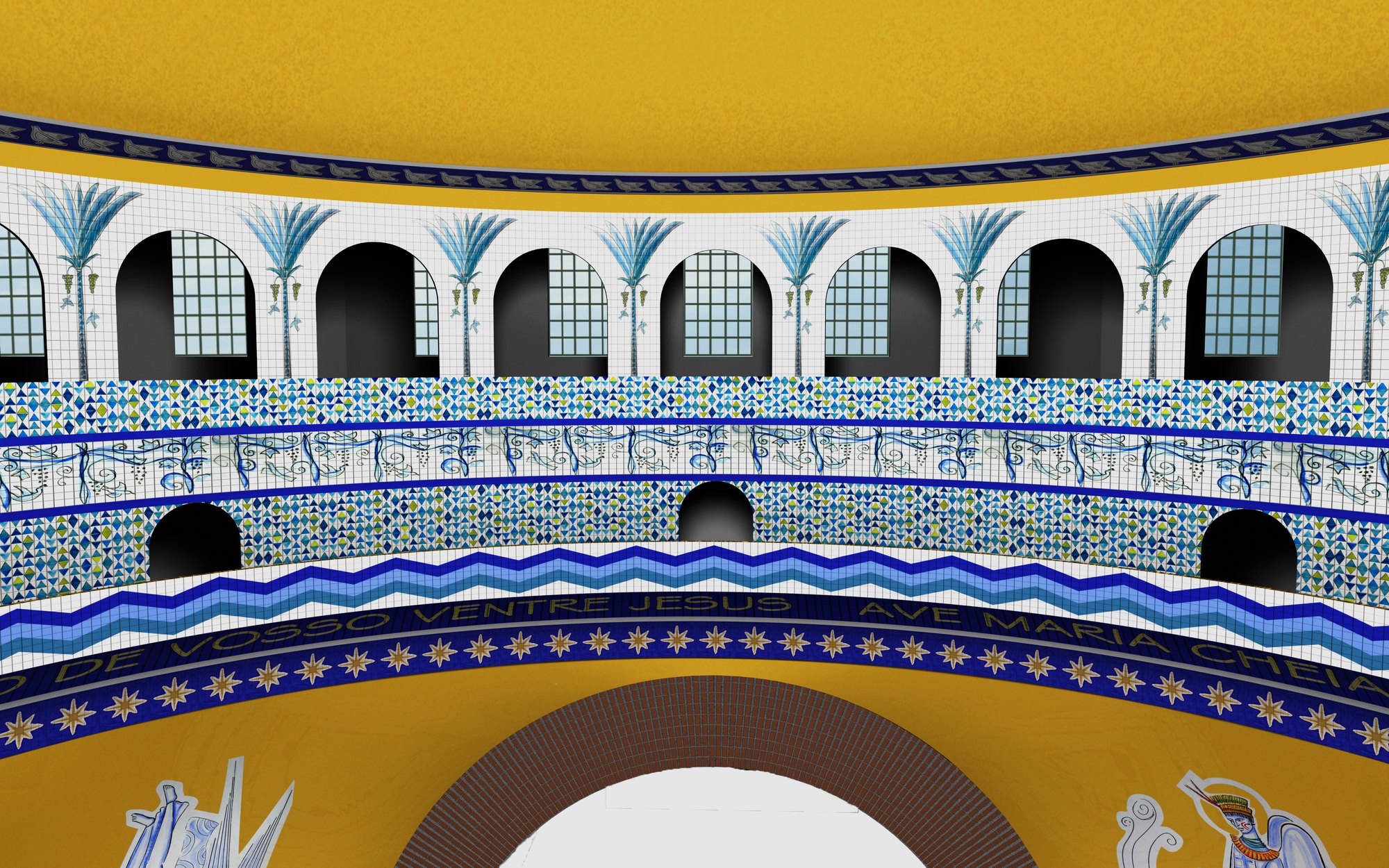

Os anéis da cúpula com as janelas e a faixa de pastilhas — Anéis da cúpula

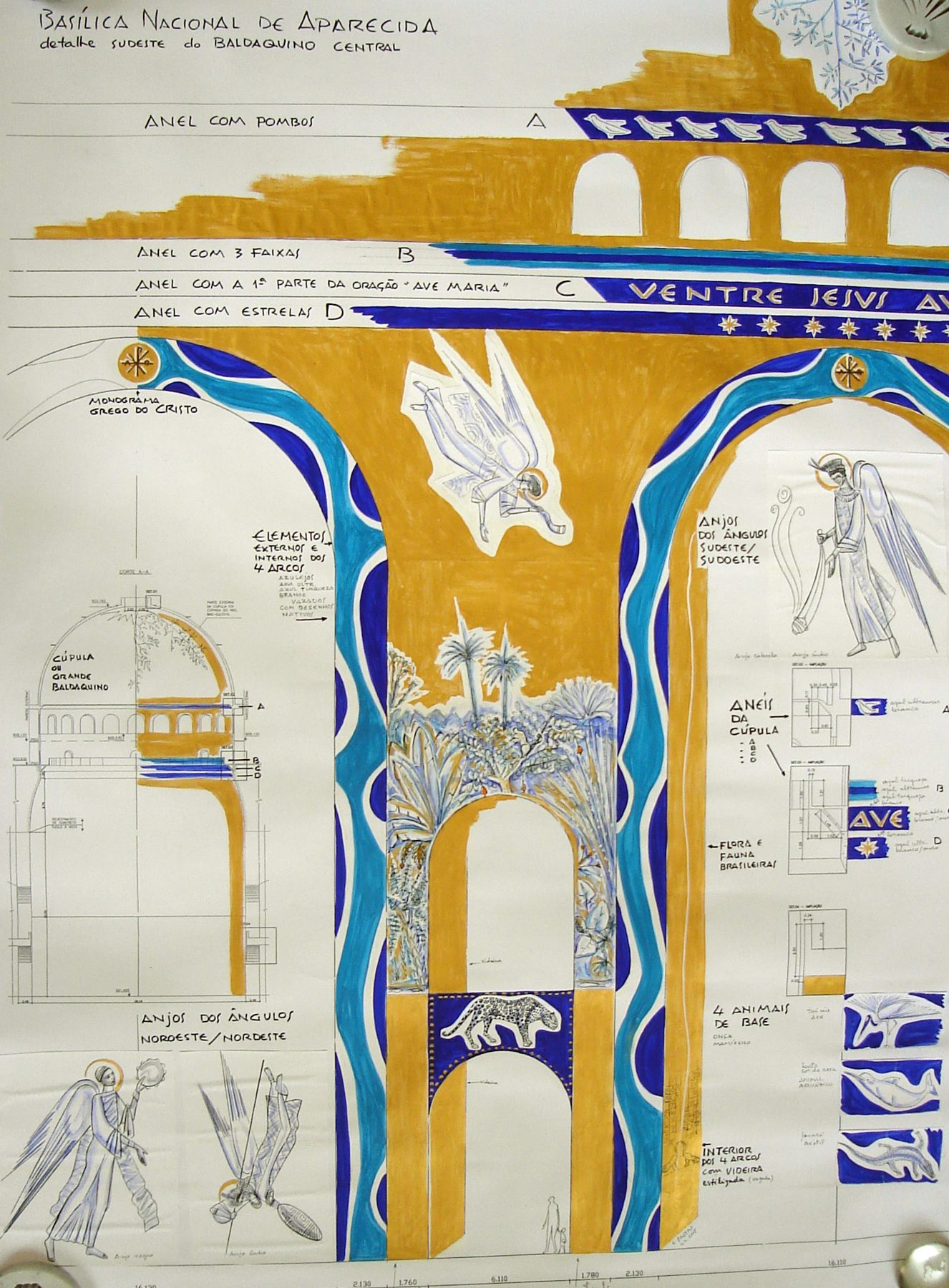

Desenho de arte dos arcos com cotas e anotações técnicas — Arte com cotas

Painel de pastilhas montado na bancada — Pastilhas na bancada

176 cortes,
um por um

Cada perfil da cúpula de 1956 planificado para medir a massa que a deixaria lisa. Com esses números, o IPT viu que pastilha quadrada não fecharia perfeita. A cúpula foi feita em mosaico.

Planta da cúpula com os 176 cortes numerados — Os cortes em planta

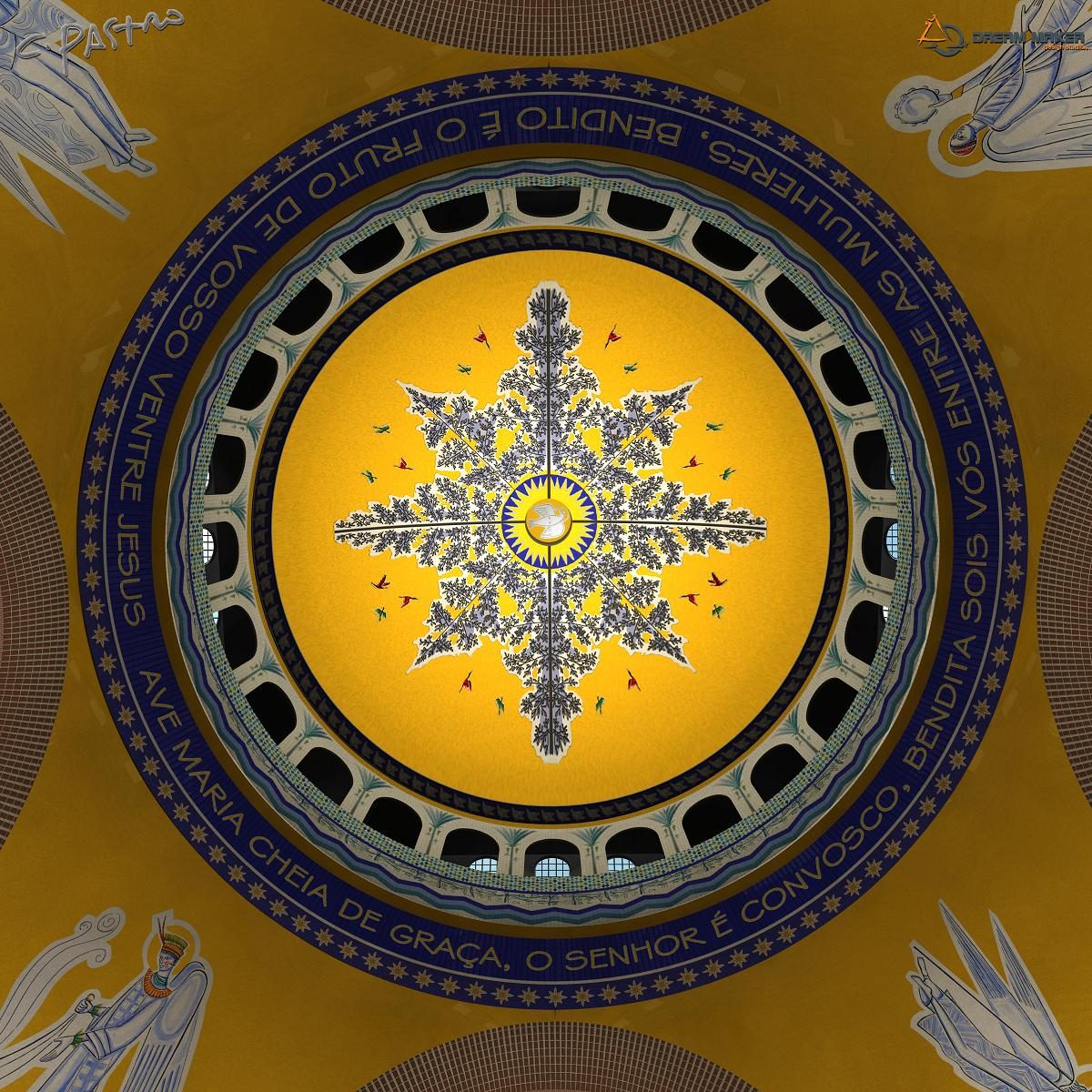

Render da cúpula central, vista de baixo — Os cortes em planta

O piso, peça por peça

O piso modelado em 3D, recortado para mostrar cada camada

Vista de cima do modelo 3D da Basílica, com o piso da cúpula — Vista de cima

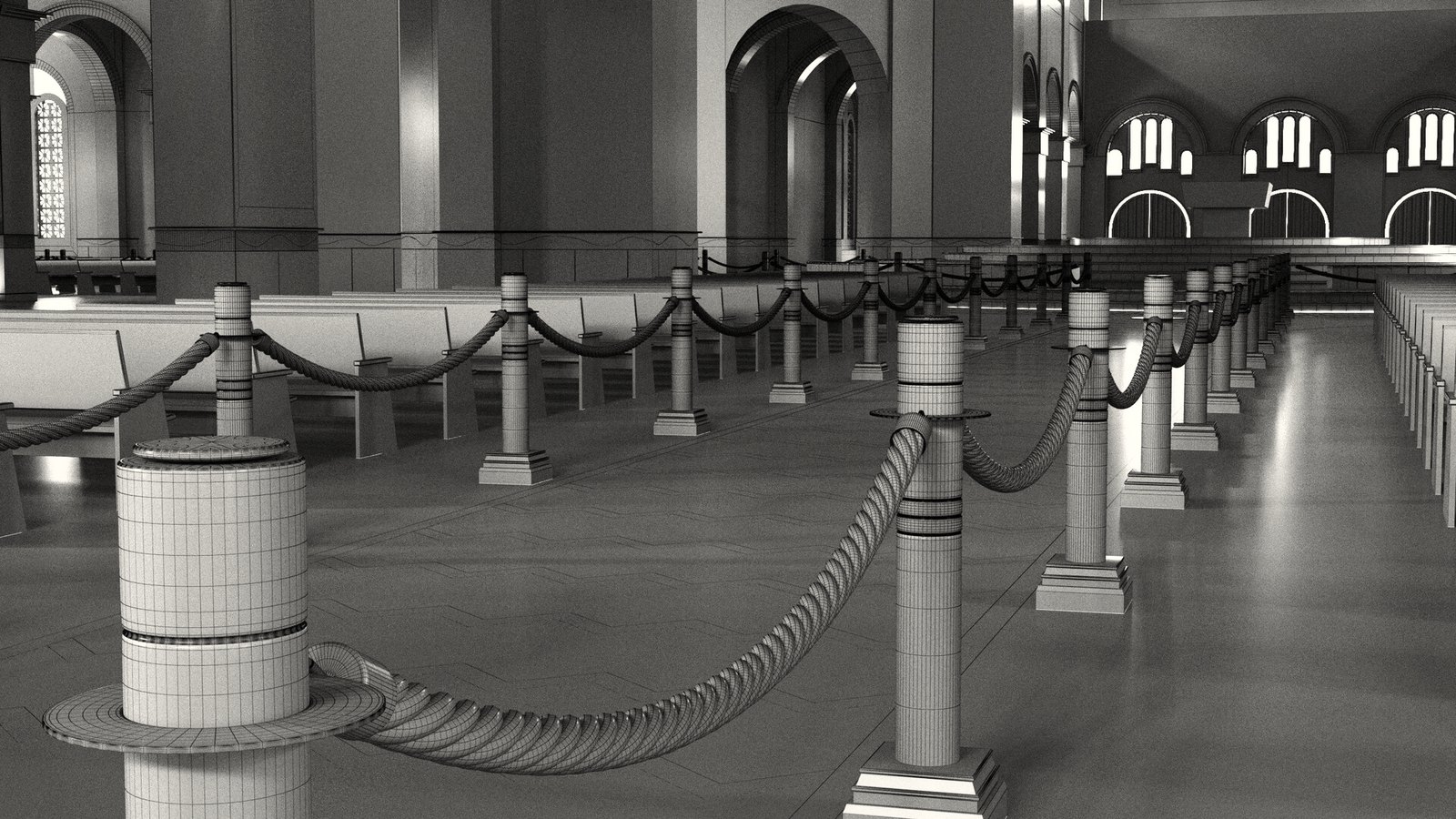

A nave da Basílica em 3D, com os balizadores de corda — Nave central

Santuário Nacional de Aparecida

Campanário

Um dos últimos projetos de Oscar Niemeyer. Cada sino modelado em 3D, sob medida.

Local: Aparecida, SP
Projeto: Oscar e Caíque Niemeyer
Meu trabalho: Sinos em 3D sob medida

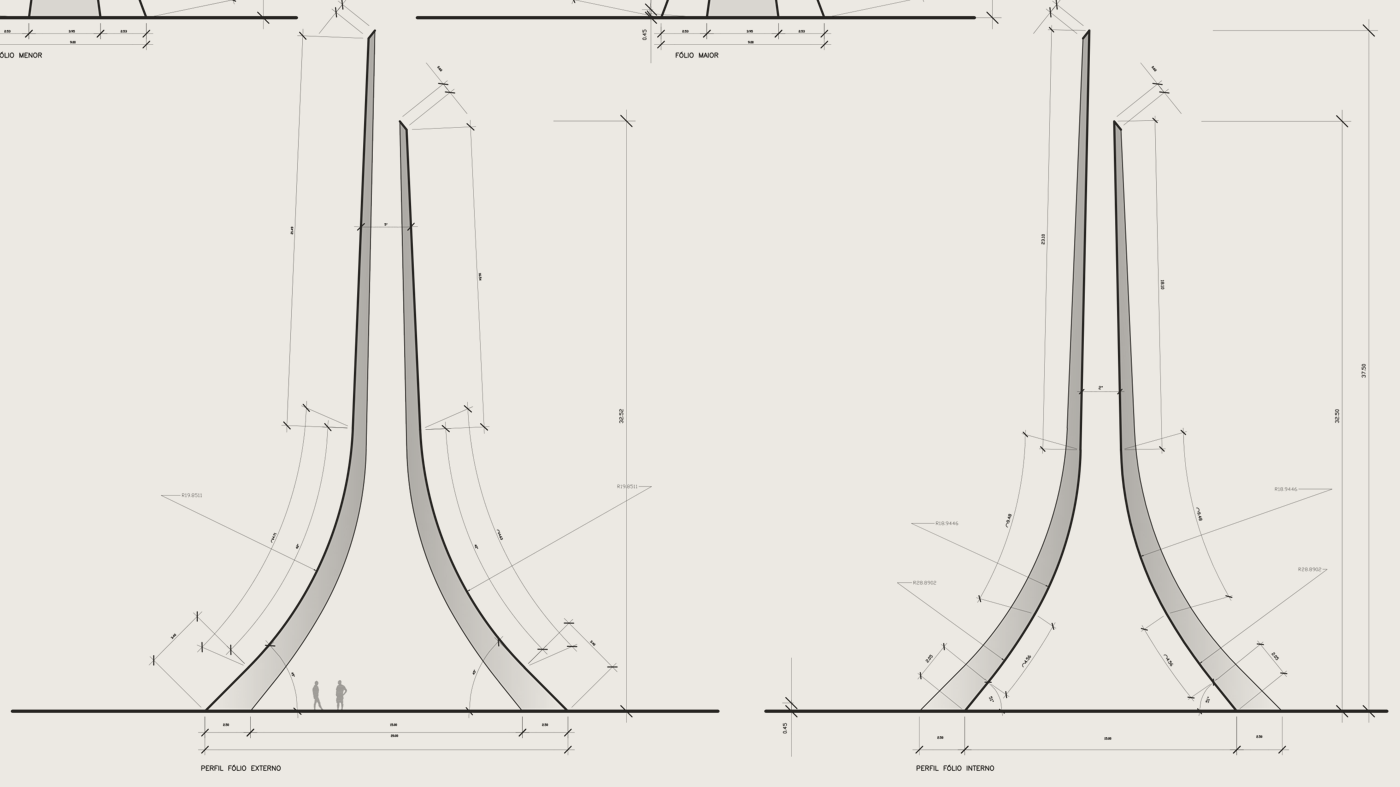

Detalhe do desenho técnico dos fólios do Campanário — Detalhe dos fólios

Na obra do Campanário, com Eduardo Nogueira, Caíque Niemeyer e Adriana — Com Eduardo Nogueira, Caíque Niemeyer e Adriana

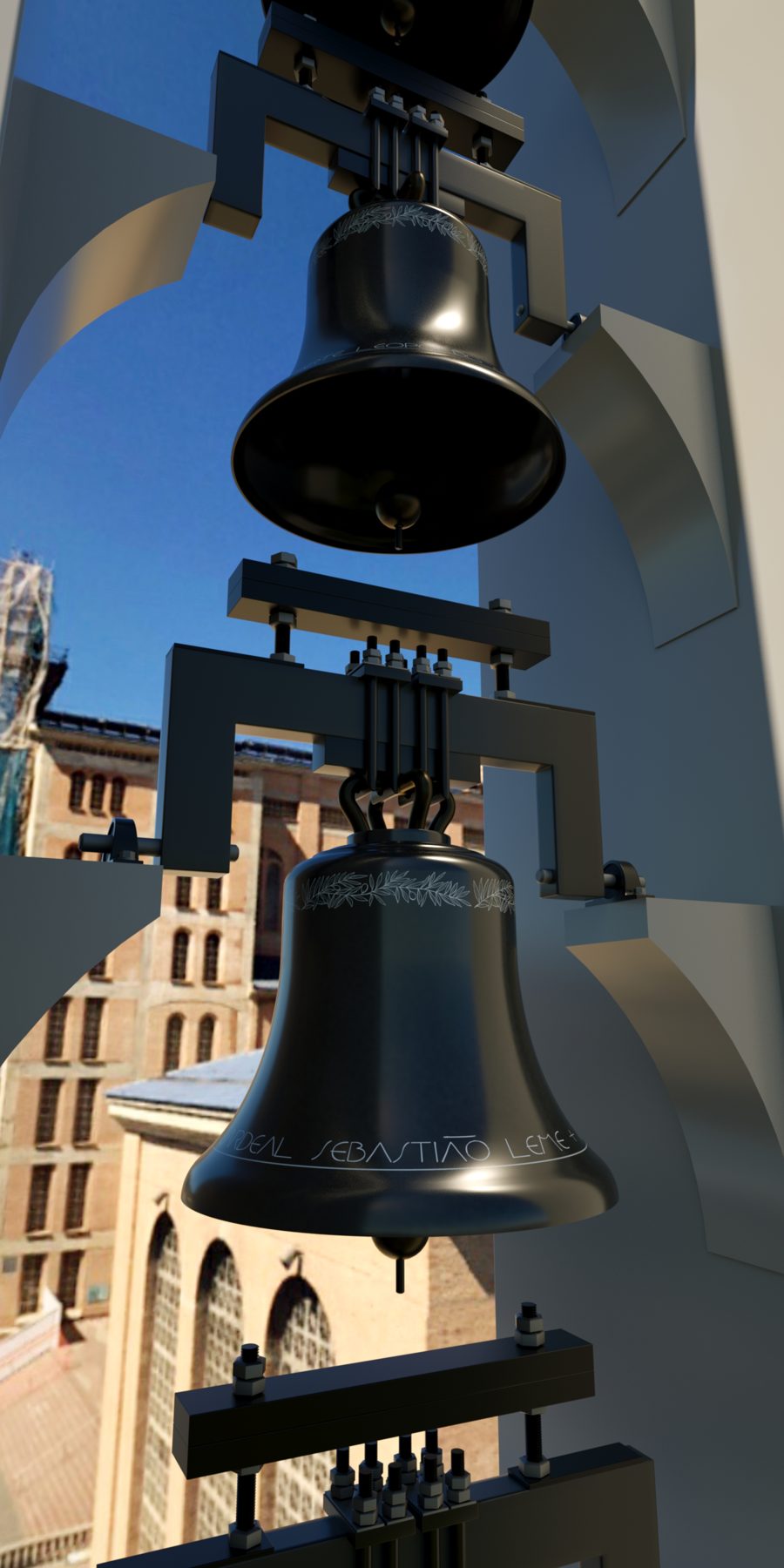

Os sinos instalados no Campanário — Sinos instalados

Cada sino, sob medida

Corpo, inscrição, jugo e badalo modelados a partir das medidas reais, do menor ao maior.

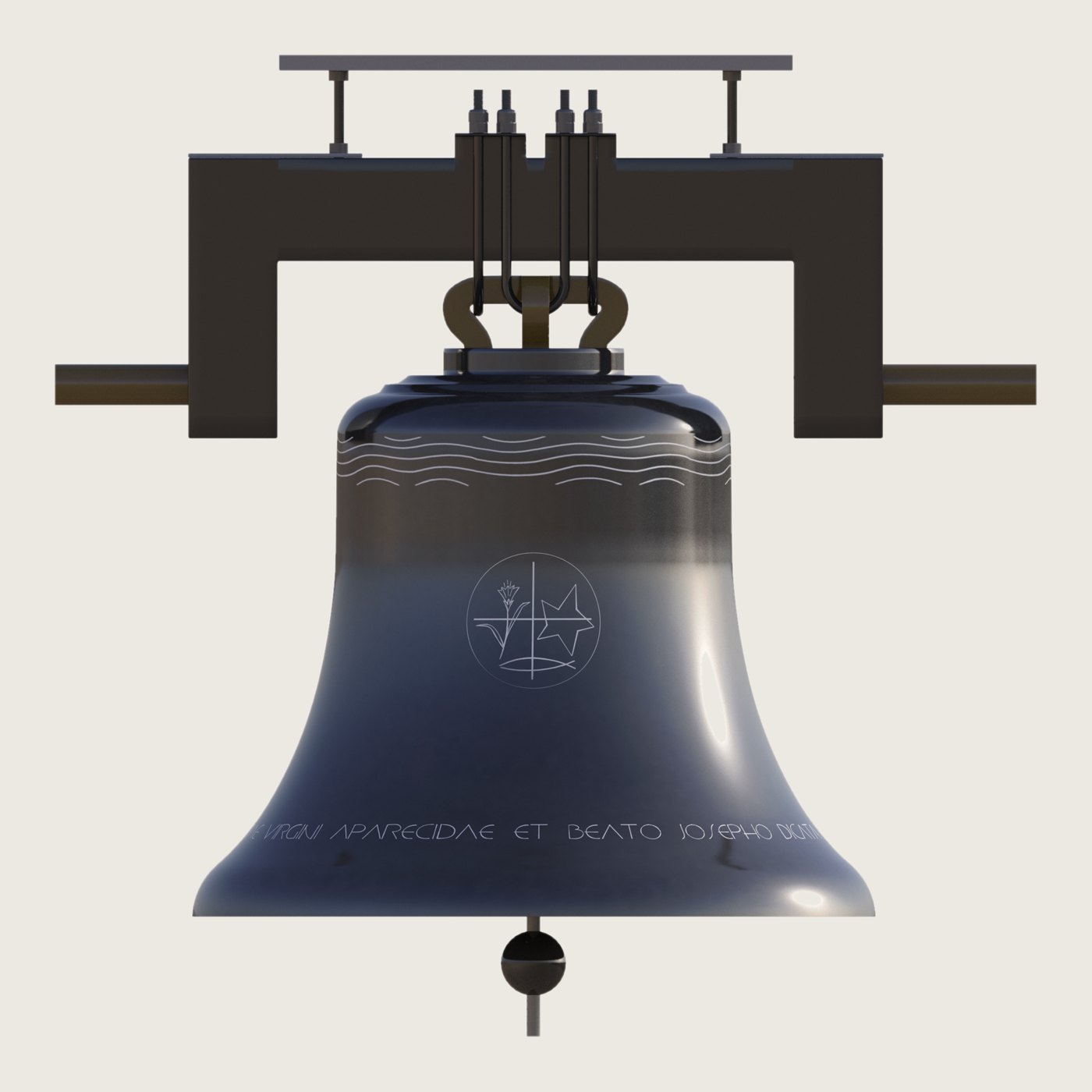

Sino modelado em 3D com jugo e badalo — Modelo 3D

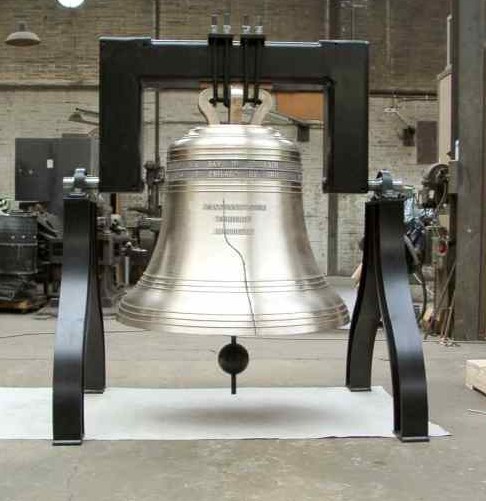

O sino fundido, no fabricante — No fabricante

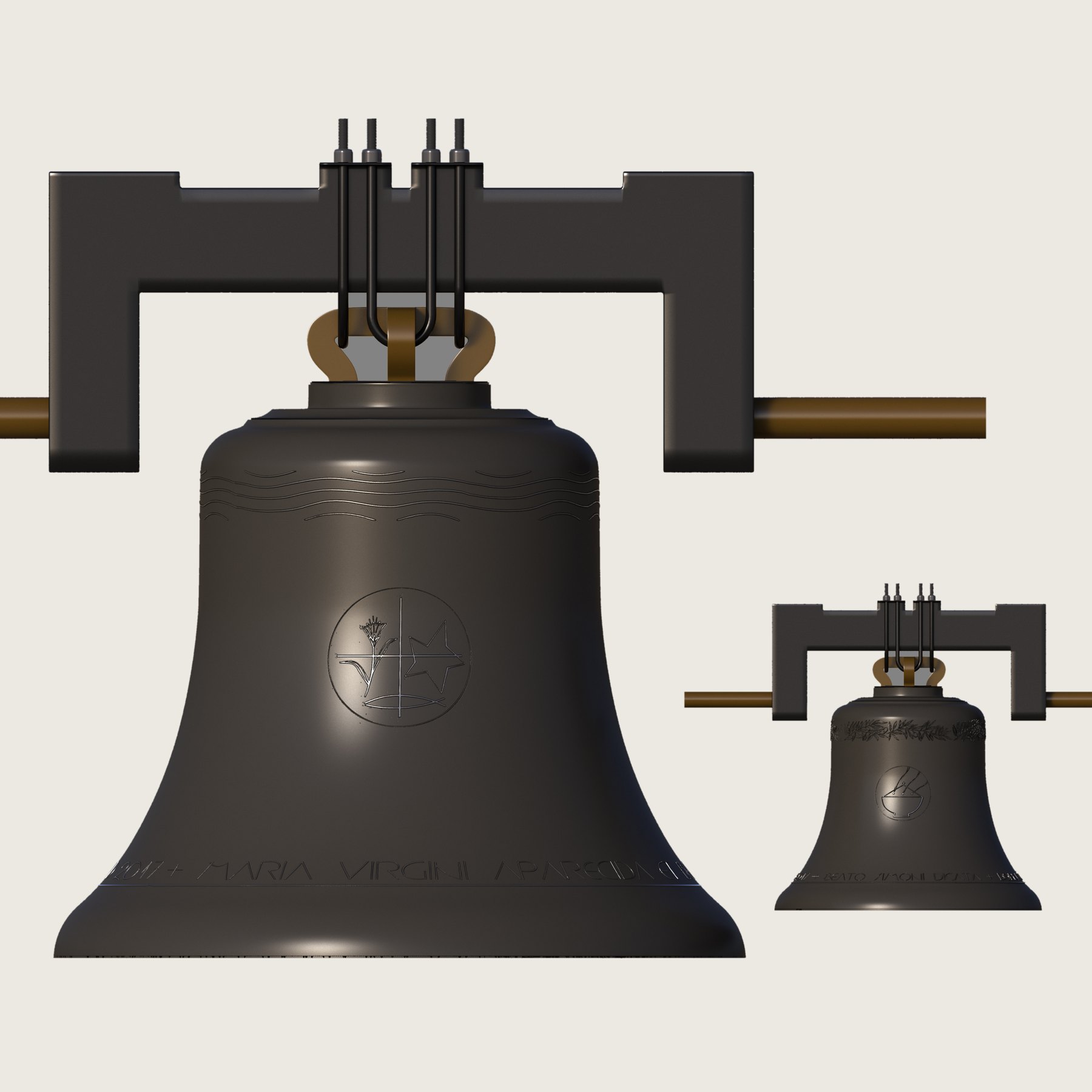

O maior e o menor sino do Campanário, modelados em 3D

Embraer

KC-390

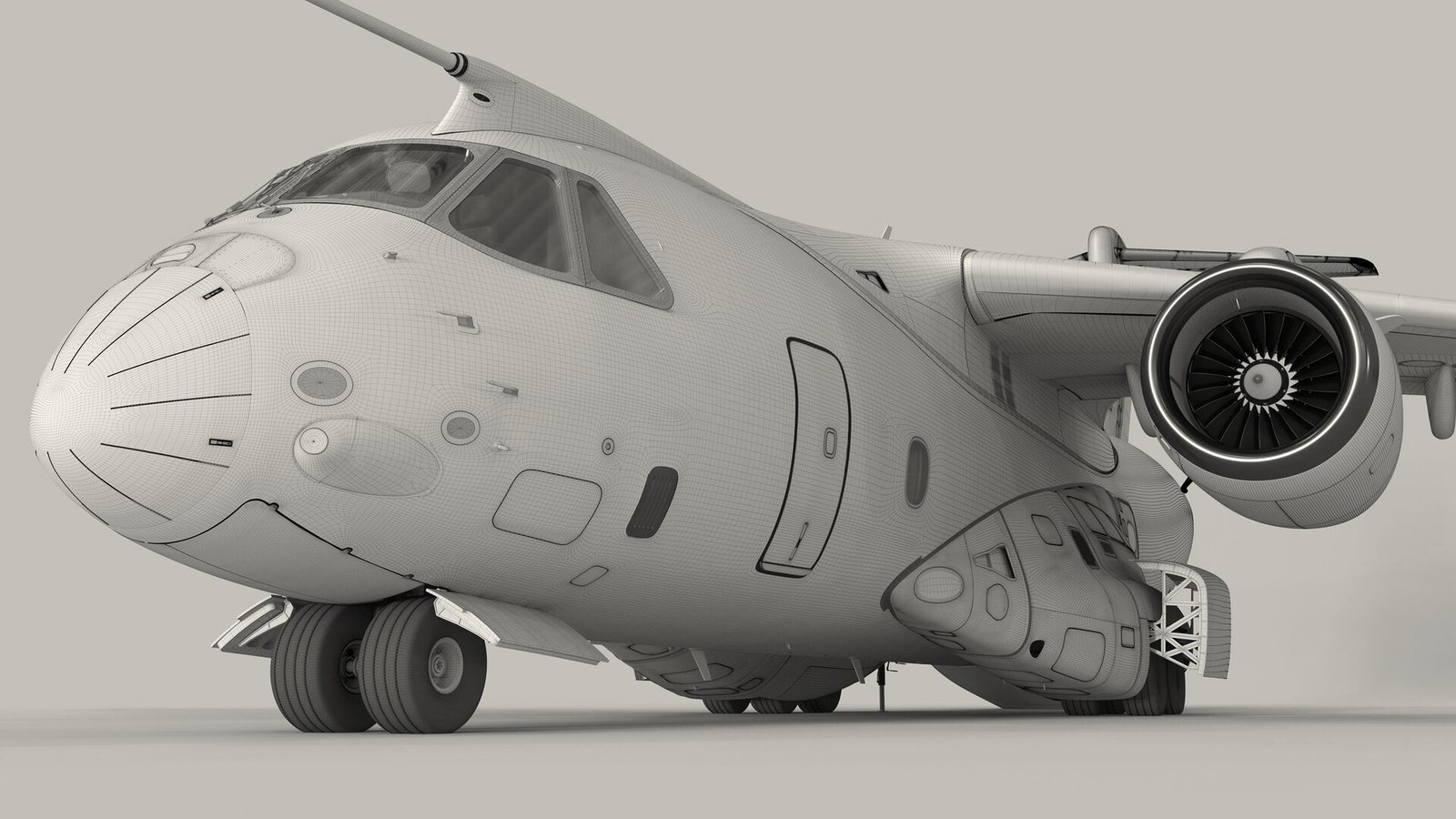

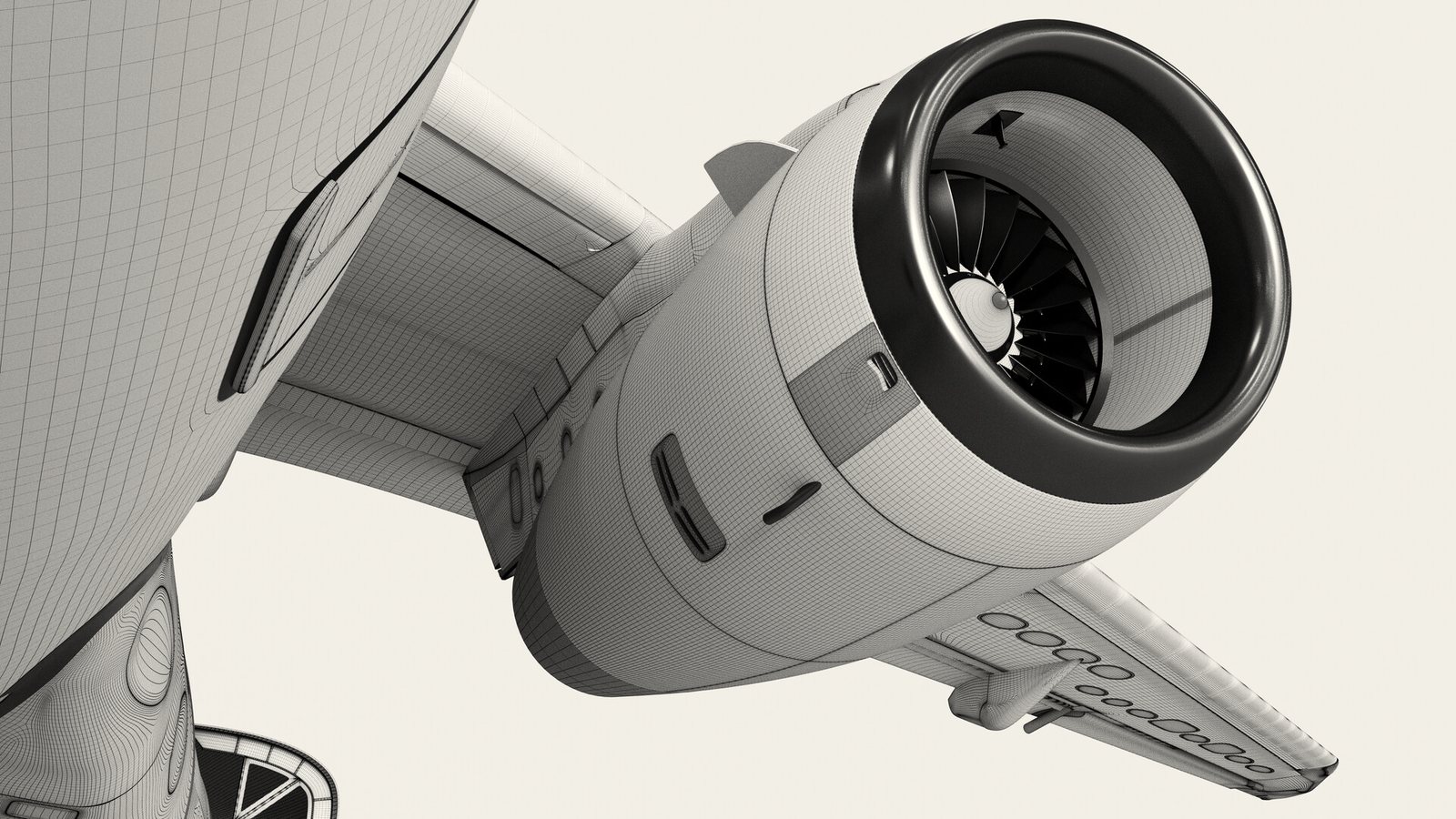

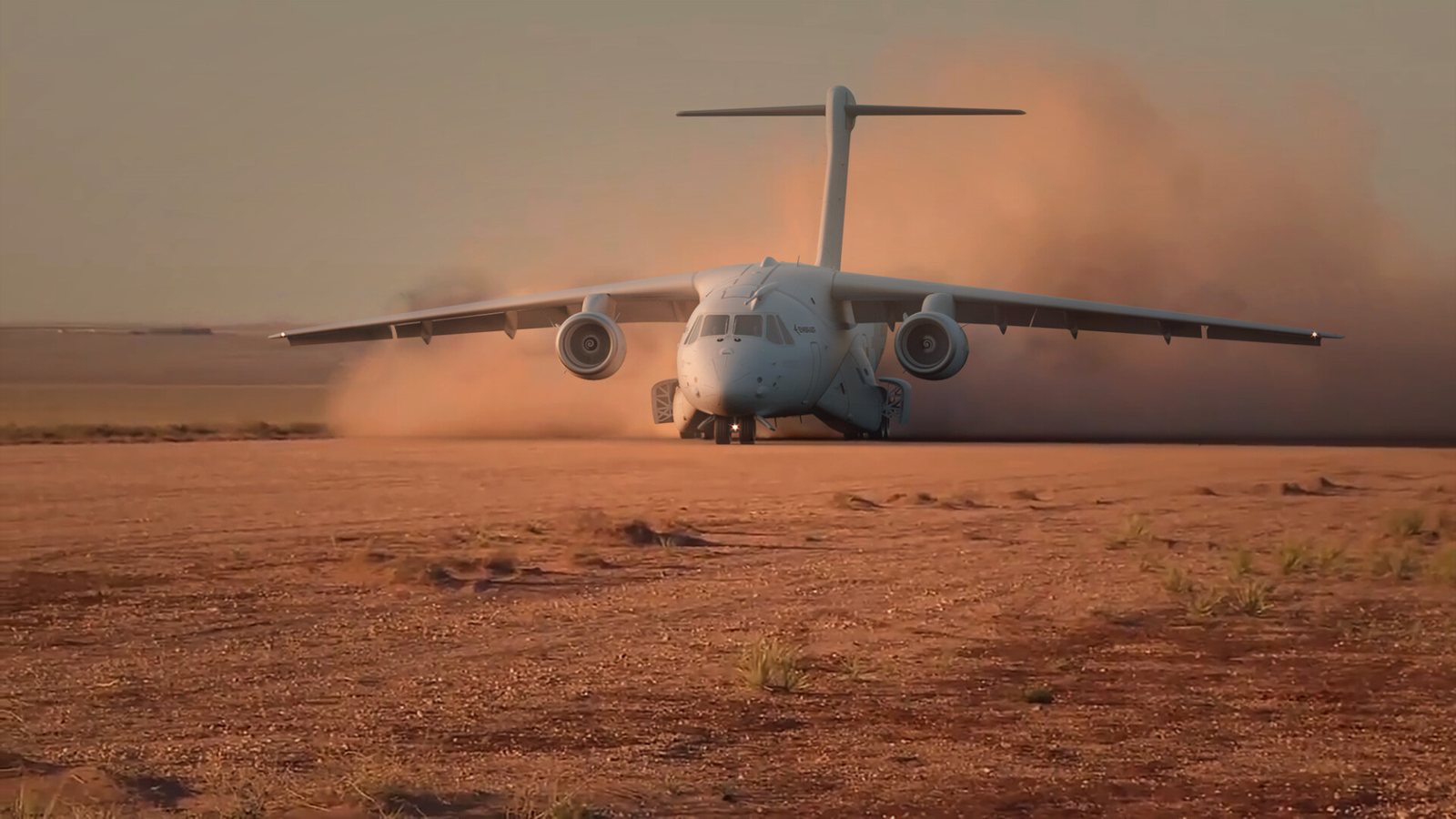

Gêmeo digital do cargueiro, modelado com a lógica de engenharia do avião real: linhas de painel, trens de pouso, piso de carga. Em 2018, desenvolvi a experiência em realidade virtual instalada dentro do KC-390 no Salão de Paris, em Le Bourget.

Local: São José dos Campos, SP
Período: 2008 a 2019
Meu trabalho: Modelagem técnica, animação e VR
